進入英特爾最新的 Arrow Lake 架構芯片照片已公開，X 平臺用戶 Andreas Schiling 分享的照片，全面展示了其獨特的 Chiplet（tile）融合設計。?
芯片模塊布局初窺?

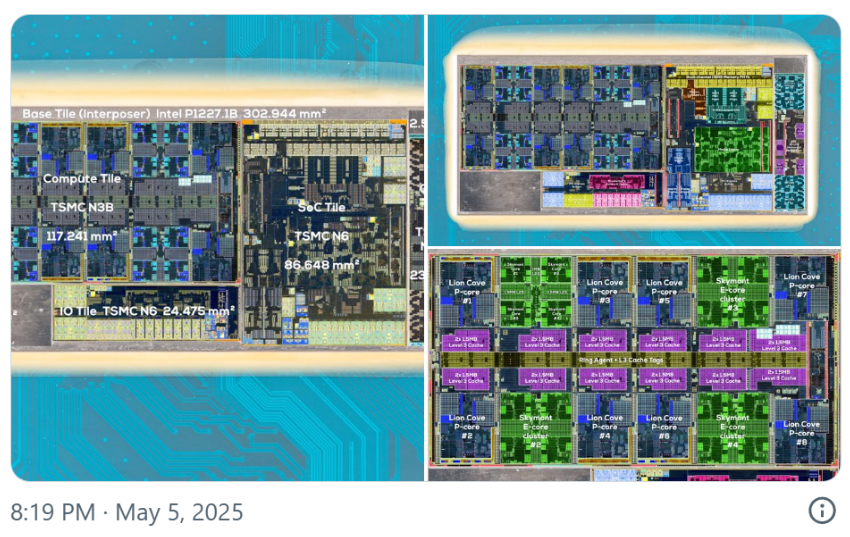

從曝光照片看，桌面級 Core Ultra 200S 系列 CPU，左上方是計算芯片模塊，底部為 IO 芯片模塊，右側是 SoC 芯片模塊和 GPU 芯片模塊，左下角和右上角的填充芯片用于增強結構剛性。?
計算芯片采用臺積電先進的 N3B（3nm）工藝，面積 117.241 平方毫米。IO 芯片模塊與 SoC 芯片模塊采用臺積電 N6 工藝，面積分別為 24.475 平方毫米和 86.648 平方毫米。所有芯片都基于英特爾 22nm FinFET 工藝的基礎芯片模塊，Arrow Lake 也是英特爾首款除基礎芯片模塊外，完全采用競爭對手工藝制造的架構。?
各模塊組件詳情?
在次要模塊子組件方面，I/O 模塊有 Thunderbolt 4 控制器 / 顯示 PHY、PCIe Express 緩沖區 / PHY 以及 TBT4 PHY。SoC 模塊涵蓋顯示引擎、媒體引擎、更多 PCIe PHY、緩沖區及 DDR5 內存控制器。GPU 模塊則包含 4 個 Xe GPU 核心和一個 Xe LPG（Arc Alchemist）渲染切片 。?
核心配置與緩存布局新設計?
核心配置上，英特爾為 Arrow Lake 做出創新，選擇將 E 核心夾在 P 核心之間，改變以往混合架構將 E 核心置于單獨集群的方式，據說此舉能減少熱量。8 個 P 核心中，4 個在芯片邊緣，4 個在中部，4 個 E 核心集群（每個集群 4 個核心）夾在內外 P 核心之間。?
緩存布局上，每個 P 核心擁有 3MB 三級緩存，總計 36MB；每個 E 核心集群有 3MB 二級緩存，兩個核心間共享 1.5MB，還有互連橋接兩個二級緩存集群及相關核心，并連接各核心集群到環形代理。英特爾在 Arrow Lake 的重大改進，是讓 E 核心集群連接到 P 核心共享的三級緩存，使 E 核心也能用上三級緩存 。?
架構復雜帶來的挑戰與機遇?
Arrow Lake 是英特爾迄今最復雜的架構之一，也是首次將 Chiplet 設計引入桌面市場。不過，首次嘗試桌面級 Chiplet 設計未達預期，連接 Chiplet 的互連存在延遲問題。英特爾雖試圖通過固件更新解決，但當前表現仍不及 AMD Ryzen 9000 系列 CPU，甚至在游戲中不如自家上一代 14 代處理器。?
盡管面臨挑戰，Chiplet 設計方法為英特爾未來架構優化提供了更多途徑。各模塊可獨立開發，采用不同制造工藝節點，有助于提高良品率、優化開發過程并降低成本 。?
